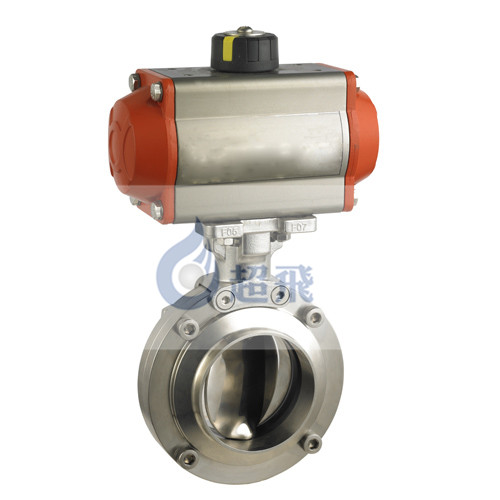

卫生级三片式气动蝶阀工作原理

卫生级三片式气动蝶阀在医药、食品和生物技术等行业中被广泛应用，因其快速的流体控制能力和高卫生标准而备受青睐。了解其工作原理对于正确选择和使用这种阀门重要。本文将详细介绍卫生级三片式气动蝶阀的工作原理。

1.结构组成

卫生级三片式气动蝶阀主要由以下几个部分组成：

阀体：通常采用316L不锈钢材料，具有良好的耐腐蚀性和抗磨损性。

蝶板：安装在阀体内，通过旋转来控制流体的通断。

气动执行器：提供动力，驱动蝶板旋转。

密封圈：通常采用PTFE或其他高性能材料，确保良好的密封性能。

三片式结构：包括两个端盖和一个中间阀体，便于拆卸和清洗。

2.工作原理

卫生级三片式气动蝶阀的工作原理基于气动执行器对蝶板的旋转控制：

2.1气动执行器

气动执行器是驱动蝶板旋转的关键部件。它通过压缩空气作为动力源，当压缩空气进入执行器时，气缸内的活塞会移动，带动连杆机构，从而驱动蝶板旋转。气动执行器可以实现快速响应和准确控制，适用于自动化生产线。

2.2蝶板旋转

蝶板是阀门的核心部件，位于阀体中心。当气动执行器驱动蝶板旋转时，蝶板可以在0到90度之间转动。在完全关闭状态下（0度），蝶板垂直于流体流动方向，阻止流体通过；在完全开启状态下（90度），蝶板平行于流体流动方向，允许流体自由通过。蝶板还可以在中间位置调节流体的流量。

2.3密封性能

为了确保良好的密封性能，蝶板与阀体之间通常装有密封圈。密封圈通常采用PTFE或其他高性能材料，能够在高压和高温环境下保持良好的密封效果。当蝶板旋转到关闭位置时，密封圈会紧密贴合阀体，避免流体泄漏。

2.4三片式结构

三片式结构包括两个端盖和一个中间阀体，这种设计使得阀门易于拆卸和清洗。端盖可以通过螺栓固定在中间阀体上，方便维护和更换内部部件。这种设计不但提高了阀门的卫生性能，还延长了其使用寿命。

3.优点

卫生级三片式气动蝶阀具有以下优点：

快速控制：气动执行器响应迅速，能够实现快速开关和准确控制。

易于清洗：三片式结构便于拆卸和清洗，确保无死角。

耐用性强：316L不锈钢材料和高性能密封材料保证了阀门的耐用性和可靠性。

适用范围广：适用于各种介质，包括液体和气体，广泛应用于医药、食品等行业。

总之，卫生级三片式气动蝶阀通过气动执行器驱动蝶板旋转，实现流体的通断控制。其快速、可靠且易于清洗的特点使其成为医药、食品等行业的理想选择。
